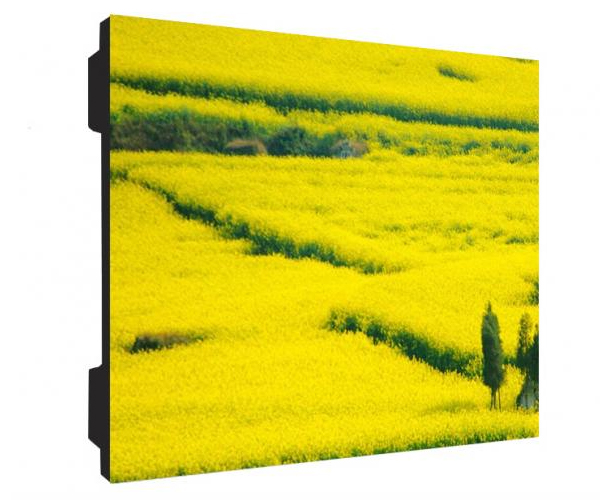

LED顯示屏的常見故障和解決方法
發布時間:2020-04-09 訪問量：181
一、一單元板不亮
1．+5V 電或 GND是否供給
2．+5V 跟 GND 是否短路
3．138 第五腿的 OE 信號是否有
4．245 相連的 OE 信號是否正常（斷路或短路）；
方法：
1．" 給上 +5V 電或 GND
2．" 把短路的給斷開" 把 OE 信號供上
3．把斷路的連好把短路的給斷開
二、一單元板上半部分或下半部分不亮或顯示不正常
1．138 的第 5 腿 OE 信號是否有；
2．74HC595 的第 11 、12 腿的信號是否正常；；；；；（ SCLK 、 RCK ）
3．相連的 OE 信號是否正常；（斷路或短路）
4．雙排插針與 245 相連的 SCLK 、RCK 信號是否正常；（斷路或短路） "
方法
1．把 OE 信號連上
2．把 SCLK 、 RCK 信號連好
3．把斷路的連好把短路的斷開
4．把斷路的連好把短路的斷開
三、一單元板上一行或相應一個模塊的行不亮或不正常顯示
" 查看其所對應模塊的行信號的管腳是否虛焊或漏焊；
" 查看其行信號與 4953 所對應的管腳是否斷開或與其它信號短路
" 查看其行信號的上、下拉電阻是否沒焊或漏焊
" 74HC138 輸出的行信號與相對應的4953 之間是否斷開或與其它信號短路 "
方法
1．把虛焊、漏焊的給焊好
2．把斷路的連好把短路的斷開
3．把沒焊的給補上把漏焊的給焊好
